qué son, cómo se calculan y ejemplos prácticos
Los diagramas de sectores (también conocidos como gráfico circular o gráfico de torta) son uno de esos recursos visuales que todo el mundo ha visto alguna vez, aunque no siempre se sepa explicarlos bien. Suelen aparecer en libros de texto, informes económicos, encuestas, e incluso en presentaciones de empresa para mostrar de un vistazo cómo se reparte un total entre varias categorías.
Aunque parecen muy sencillos, detrás de un diagrama de sectores hay una metodología estadística clara: cada trozo del círculo representa una parte del total, y el tamaño de ese trozo no se elige “a ojo”, sino que se calcula con precisión a partir de las frecuencias, porcentajes y ángulos. Entender cómo se construyen y cuándo conviene utilizarlos es clave para interpretar bien la información.
Qué es un diagrama de sectores

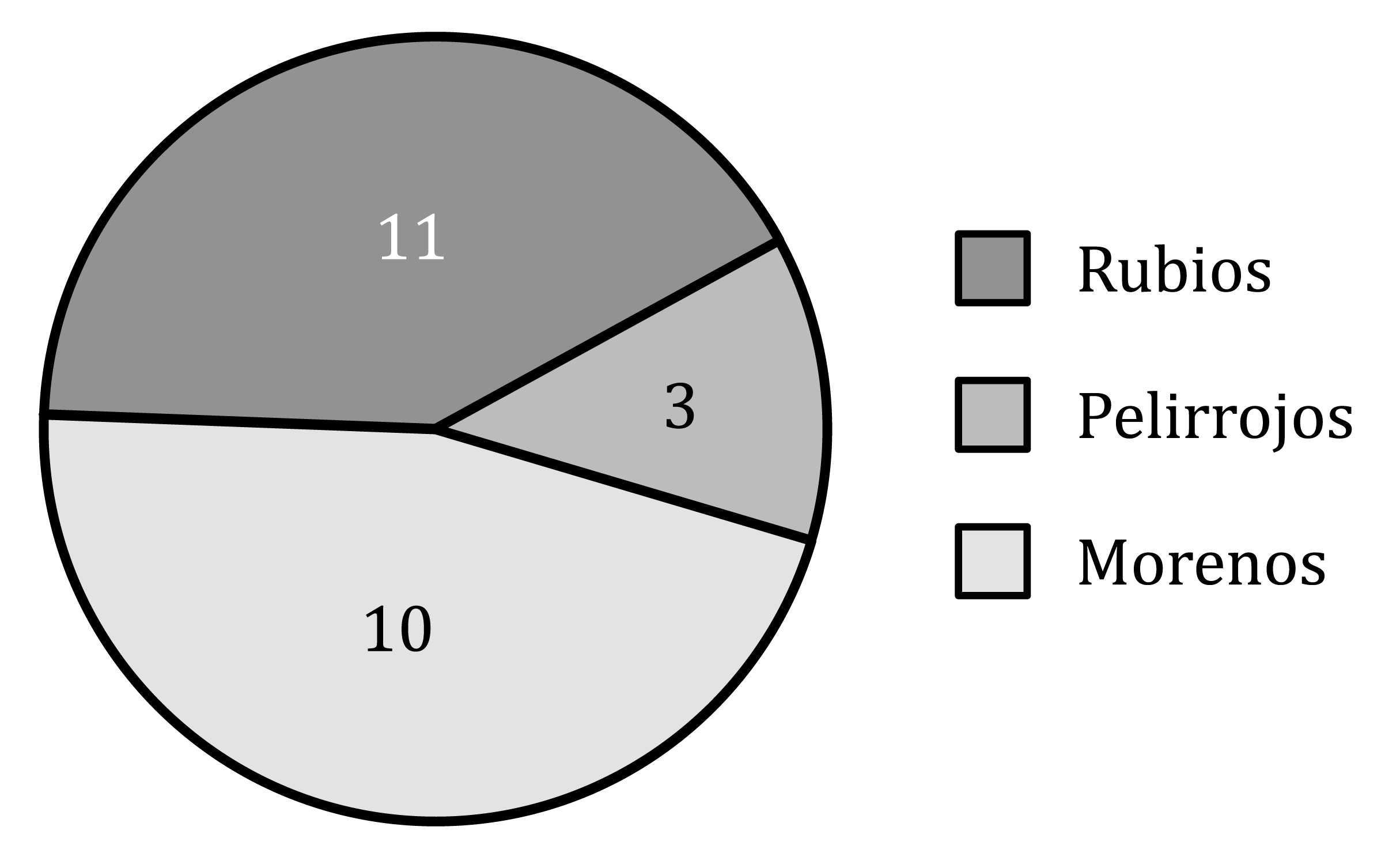

Un diagrama de sectores es un gráfico estadístico en forma de círculo que se divide en porciones (sectores). Cada sector representa una categoría de la variable que estamos estudiando, y su amplitud angular es proporcional a la frecuencia con la que aparece esa categoría en los datos.
En términos sencillos, se parte de una circunferencia que simboliza el 100 % de los datos. Ese círculo se parte en trozos; cada trozo ocupa un ángulo que depende de cuántas observaciones pertenecen a esa categoría respecto del total. Si una categoría supone el 50 % de los datos, su sector ocupará la mitad del círculo; si supone el 10 %, será un trozo mucho más pequeño.
Desde el punto de vista más teórico, un diagrama de sectores es una representación unidimensional: recoge información sobre una sola variable (por ejemplo, deporte preferido, fruta favorita, método de transporte, etc.), pero en el propio gráfico se ven a la vez las frecuencias absolutas o relativas y la distribución entre categorías.
Estos diagramas son especialmente habituales para las variables cualitativas (por ejemplo, tipo de deporte, marca elegida, color favorito), aunque también pueden emplearse con variables cuantitativas cuando se agrupan en intervalos o clases (por ejemplo, tramos de edad, rangos de ingresos o categorías de puntuación).
Características básicas del diagrama de sectores
La idea fundamental de este tipo de gráfico es que los datos se representan en un círculo dividido en sectores. La clave está en que el ángulo de cada sector es proporcional a la frecuencia de la categoría correspondiente, de forma que el área de cada trozo refleja visualmente esa proporción respecto del total.
El círculo completo tiene una amplitud total de 360 grados. Por tanto, si sumamos los ángulos de todos los sectores, el resultado debe ser exactamente 360°. Esto asegura que no “falte” ni “sobre” información y que toda la distribución esté correctamente representada en el gráfico.
Como la superficie de cada sector depende directamente del ángulo central que le corresponde, existe una proporcionalidad directa entre la cantidad de datos de cada categoría y el ángulo que se le asigna. Si una categoría tiene el doble de observaciones que otra, su sector tendrá también el doble de ángulo.
Por esa razón, para construir el diagrama se utilizan fórmulas muy sencillas basadas en reglas de tres, que permiten pasar de la frecuencia (absoluta, relativa o porcentual) al número de grados que debe ocupar cada sector dentro del círculo.
Elementos que intervienen en un diagrama de sectores
En un diagrama de sectores bien construido se combinan varios elementos estadísticos: frecuencia absoluta, frecuencia relativa, porcentaje y ángulos. Aunque pueda parecer algo técnico, en realidad estos conceptos se usan de forma muy intuitiva al preparar el gráfico.
La frecuencia absoluta es simplemente el número de veces que aparece un determinado valor o categoría en la muestra. Por ejemplo, si en una clase 8 alumnos dicen que su deporte preferido es el fútbol, la frecuencia absoluta de la categoría “fútbol” es 8.
La frecuencia relativa es la proporción que representa esa categoría sobre el total de datos. Se calcula dividiendo la frecuencia absoluta entre el número total de observaciones. Si hay 20 alumnos y 8 eligen fútbol, la frecuencia relativa del fútbol será 8/20 = 0,4 (es decir, el 40 %).
El porcentaje no es más que la frecuencia relativa expresada en tanto por ciento. Para pasar de frecuencia relativa a porcentaje, se multiplica por 100. En el ejemplo anterior, una frecuencia relativa de 0,4 equivale a un 40 % de preferencia por el fútbol dentro de la clase.
La traducción de todo esto al lenguaje del círculo se hace a través de los grados de cada sector. El ángulo del sector indica qué parte de los 360° totales le corresponde a cada categoría, y es el dato imprescindible para poder dibujar el diagrama utilizando un transportador de ángulos.
Cálculo de los ángulos en un diagrama de sectores
Para pasar de los datos de una tabla al dibujo concreto de un diagrama de sectores hay que calcular la amplitud angular que le corresponde a cada categoría. Existen varios procedimientos válidos, todos basados en una regla de tres directa.
El método más habitual usa la frecuencia relativa. Si la frecuencia relativa de una categoría es fr (por ejemplo, 0,25), el ángulo del sector se obtiene multiplicando esa frecuencia relativa por 360°. De este modo, la fórmula general es: Grados del sector = frecuencia relativa × 360°.
También se puede partir de la frecuencia absoluta, relacionando el número de observaciones de cada categoría con el total. Si N es el número total de datos y ni la frecuencia absoluta de una categoría concreta, solemos plantear la proporción: ni / N = ángulo sector / 360°. De ahí sale la expresión ángulo sector = (ni / N) × 360°.
Otra posibilidad es usar directamente los porcentajes. Si una categoría representa un p % del total, basta con hacer p/100 × 360° para obtener el ángulo. Por ejemplo, si una categoría corresponde al 25 %, el ángulo será (25/100) × 360° = 90°.
En todos los casos, si se han hecho bien los cálculos, al sumar los grados de todos los sectores se debe obtener exactamente 360°. Esta es una buena forma de comprobar si hemos cometido algún error en los números antes de dibujar definitivamente el gráfico.
Ejemplo: preferencias deportivas en una clase
Imaginemos una clase de alumnos en la que se quiere estudiar qué deporte practica o prefiere cada estudiante. Las opciones de la encuesta son: baloncesto, natación, fútbol y “no practica ningún deporte”. Se recogen las respuestas y se elabora una tabla con las frecuencias.
Supongamos que tras preguntar a todos los alumnos se obtiene una distribución parecida a esta: un grupo juega al baloncesto, otro practica natación, otro juega al fútbol y el resto de la clase no hace deporte regularmente. Cada uno de esos grupos tiene una frecuencia absoluta concreta, que sumada da el número total de alumnos de la clase.
Para construir el diagrama de sectores, el primer paso consiste en calcular el ángulo correspondiente a cada deporte y a la categoría “no practica deporte”. Para ello, se aplica una regla de tres utilizando como referencia los 360° de la circunferencia que representan el total de estudiantes de la clase.
El proceso se resume en plantear la proporcionalidad directa entre el número de alumnos de cada deporte y el total, y entre el ángulo de cada sector y los 360°. Así podemos obtener, por ejemplo, cuántos grados hay que asignar al sector del fútbol o al de la natación según la cantidad de alumnos de cada grupo.
Aunque en el enunciado se menciona un “diagrama de vectores”, en realidad lo que se termina construyendo es un diagrama de sectores clásico, donde cada tipo de deporte queda representado por un trozo del círculo, facilitando ver de un vistazo qué actividad es la más practicada y cuál la menos frecuente.
Ejemplo detallado: gráfica de deportes favoritos
Veamos ahora un ejemplo más completo con datos numéricos concretos. Un compañero de Marta realiza una encuesta a sus compañeros de clase para saber cuál es su deporte favorito, y recoge las respuestas en una tabla donde aparecen las frecuencias absolutas, relativas, porcentajes y los grados de cada sector.
La tabla queda como sigue: para Danza hay 5 alumnos (frecuencia absoluta 5), para Fútbol hay 8 alumnos, para Tenis hay 2, para Baloncesto hay 3 y para Atletismo hay 2. La suma de todas las frecuencias absolutas es 20 alumnos en total.
Si se calculan las frecuencias relativas, se obtiene que Danza tiene una frecuencia relativa de 0,25 (25 %), Fútbol una de 0,4 (40 %), Tenis una de 0,1 (10 %), Baloncesto una de 0,15 (15 %) y Atletismo otra de 0,1 (10 %). Al sumar todas las frecuencias relativas, el resultado es 1, lo que equivale al 100 % de los alumnos.
Para hallar los grados de cada sector, se aplica la fórmula de los grados en función de la frecuencia relativa. Por ejemplo, para Danza se calcula 0,25 × 360° = 90°. Para Fútbol se hace 0,4 × 360° = 144°. Para Tenis, 0,1 × 360° = 36°. Para Baloncesto, 0,15 × 360° = 54°. Para Atletismo, de nuevo 0,1 × 360° = 36°.
Si sumamos las amplitudes de todos los sectores: 90° + 144° + 36° + 54° + 36°, el resultado es 360°, lo que confirma que hemos distribuido correctamente el círculo completo entre las cinco categorías deportivas de la encuesta.
Otro caso práctico: frutas favoritas en una clase
En otra clase se realiza una encuesta con la pregunta “¿Cuál es tu fruta favorita?”. A partir de las respuestas de los alumnos se elabora una tabla de datos con la cantidad de estudiantes que prefiere cada fruta, y después se representa esta información en un diagrama de sectores para visualizar las proporciones.
Las cuatro frutas consideradas en el ejemplo son: mango, fresa, uva y manzana. El total de alumnos encuestados es 30. De ellos, 12 eligen mango, 6 prefieren fresa, 7 optan por uva y 5 se quedan con la manzana como fruta favorita.
Para construir el diagrama de sectores se parte de la idea de que la medida de la superficie de cada sector es directamente proporcional al ángulo central que lo define. Por ello, se emplea de nuevo una relación de proporcionalidad directa entre cantidad de alumnos y grados del círculo.
En el caso del mango, la proporción se plantea así: 30 estudiantes corresponden a los 360° de la circunferencia completa, mientras que 12 estudiantes corresponden al ángulo del sector que representa a esa fruta. De esta forma, el ángulo del mango se calcula con la expresión 360° × 12 / 30, resultando un ángulo de 144°.
Repitiendo el mismo procedimiento para el resto de frutas se obtienen los siguientes ángulos: para fresa, el ángulo es 360° × 6 / 30 = 72°; para uva, 360° × 7 / 30 = 84°; para manzana, 360° × 5 / 30 = 60°. Al sumar los cuatro ángulos, 144° + 72° + 84° + 60°, se recuperan los 360° totales de la circunferencia.
Este ejemplo muestra con claridad cómo, partiendo únicamente de las frecuencias absolutas de cada categoría (el número de alumnos que escoge cada fruta), es posible construir un diagrama de sectores completo que refleja visualmente la distribución de preferencias dentro de la clase.
Cómo se construye un diagrama de sectores paso a paso
La construcción de un diagrama de sectores implica combinar cálculo numérico y representación gráfica. Aunque en la práctica muchas veces se recurre a programas informáticos que hacen el dibujo automáticamente, es importante conocer el proceso manual para entender bien qué está mostrando el gráfico.
El primer paso siempre consiste en elaborar una tabla de frecuencias a partir de los datos recogidos. En ella se anotan las categorías de la variable (por ejemplo, cada deporte o cada fruta), las frecuencias absolutas, las frecuencias relativas y, si se desea, los porcentajes. Esta tabla es la base de todo el proceso.
A continuación, para cada categoría se calcula el ángulo del sector. Puede hacerse con cualquiera de las tres vías: usando la frecuencia relativa, la frecuencia absoluta o el porcentaje. Lo fundamental es mantener el mismo criterio para todas las categorías y comprobar que la suma de ángulos llega a los 360°.
Una vez conocidos los grados correspondientes a cada sector, se dibuja una circunferencia con un compás y se marca el centro del círculo. Con un transportador de ángulos se van trazando, desde un radio inicial, los distintos sectores con la amplitud que les corresponde, colocando uno a continuación de otro hasta completar el círculo.
Para terminar, se pueden añadir colores diferenciados para cada sector y una leyenda que indique a qué categoría representa cada trozo del círculo. De este modo, el diagrama de sectores se convierte en una herramienta visual muy intuitiva que ayuda a interpretar rápidamente las proporciones.
Cuándo conviene usar un diagrama de sectores
Los diagramas de sectores se pueden utilizar con todo tipo de variables, pero se emplean con especial frecuencia en el caso de las variables cualitativas, en las que interesa mostrar cómo se distribuye la población entre distintas categorías sin orden inherente.
Son muy útiles cuando se quiere resaltar la relación parte-todo, es decir, cuando necesitamos ver de un vistazo qué fracción del total representa cada categoría. Por ejemplo, qué porcentaje de clientes elige cada producto, cómo se reparte el presupuesto entre distintos departamentos o qué proporción de votos recibe cada partido en una elección.
También resultan adecuados cuando el número de categorías no es excesivo. Con pocas categorías (por ejemplo, entre 3 y 6) el gráfico se interpreta con claridad. Sin embargo, cuando hay demasiadas categorías o las diferencias entre ellas son muy pequeñas, el diagrama de sectores pierde legibilidad y puede ser preferible recurrir a otros tipos de gráficos, como los diagramas de barras.
Tanto en el ámbito educativo como en contextos como la economía o las finanzas, el diagrama de sectores se utiliza para acercar los datos a personas que quizá no estén acostumbradas al lenguaje estadístico. Su principal fortaleza es que permite comparaciones visuales rápidas entre las distintas partes del conjunto total.
En el terreno de la educación financiera, por ejemplo, es muy común ver diagramas de sectores que muestran el reparto del gasto de una familia o de una empresa: cuánto se destina a vivienda, transporte, alimentación, ocio, ahorro, etc. Con un simple vistazo se aprecia qué partida está absorbiendo más recursos.
En definitiva, el diagrama de sectores es un recurso gráfico muy potente para mostrar cómo se reparte un total entre varias partes usando un círculo dividido en porciones proporcionadas. Detrás de cada sector hay cálculos sencillos pero precisos basados en frecuencias, porcentajes y ángulos, lo que garantiza que la representación sea fiel a los datos originales y que el lector pueda interpretar la información con rapidez y sin necesidad de grandes conocimientos estadísticos.
