Aunar tecnología, eficiencia y consciencia ambiental
Aunar tecnología, eficiencia y consciencia ambiental en un edificio público en nuestro país es posible, y también lo es despojarse de la idea de edificio pesado (y, por tanto, seguro). Abrazar la posibilidad de un edificio ligero y confortable, industrializado y flexible (incluso desmontable, aunque nadie lo pidiera), e igualmente seguro y adecuado para las funciones requeridas.
El proyecto se redactó en el año 2017. Para entonces, en el estudio ya habíamos realizado equipamientos públicos con sistemas industrializados y con certificación LEED. De aquellas experiencias salimos con la inquietud por seguir intentando encarar los proyectos atendiendo a la sostenibilidad y, para ello, encontrar estrategias para bajar la huella de carbono.
El retorno al uso de la madera es una realidad que se está consolidando en el país, a medida que avanzamos hacia un futuro más sostenible; la construcción con madera se está posicionando como una de las mejores alternativas para cumplir con los objetivos marcados por Europa.
Hace ocho años ya era posible (aunque no tan evidente como hoy) poder construir con madera. Resultaba complejo encajar una solución relativamente “novedosa” con pocos agentes en el mercado y un presupuesto más que ajustado, para ello (y aunque las licitaciones normalmente no lo plantean así) fue necesario establecer un nivel de colaboración fluido con ARQUIMA (empresa adjudicataria de las partidas de estructura y envolvente) de manera que la solución final recogiera tanto los planteamientos de proyecto como las posibilidades reales del proceso de fabricación y ejecución en obra.
Oportunidades de diseño
Además de las mejoras en seguridad, eficiencia, costes y reducción de la huella de carbono, lo verdaderamente interesante de este proceso es el abanico de oportunidades de diseño que se abren trabajando de manera holística uniendo conocimiento técnico y creatividad proyectual.
Integración urbana y programa
El solar está ubicado en el perímetro de Olesa de Montserrat colindante con las vías del tren. En una franja urbana de equipamientos, de manera que colinda con una escuela-guardería y con un futuro equipamiento dotacional de vivienda.

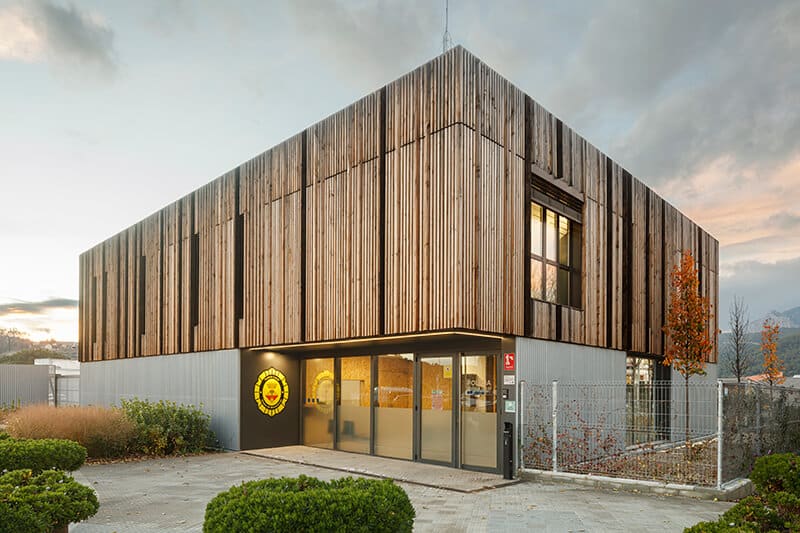

La nueva comisaría de Policía Local es un edificio compacto (un paralelepípedo de 20 x 16 x 7 metros) que reduce el coeficiente de forma y optimiza la bajada de cargas de la estructura.

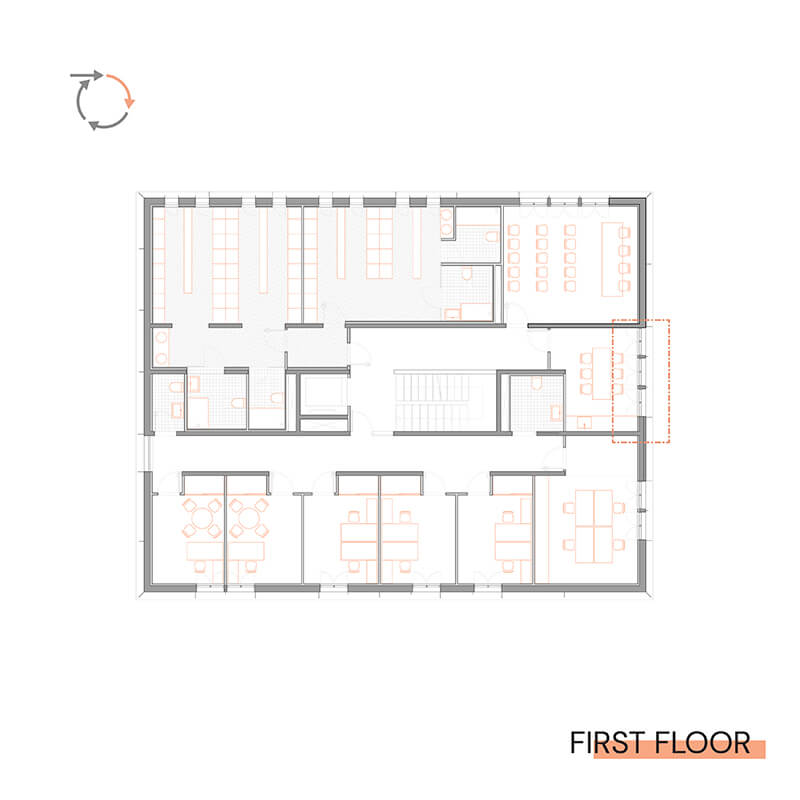

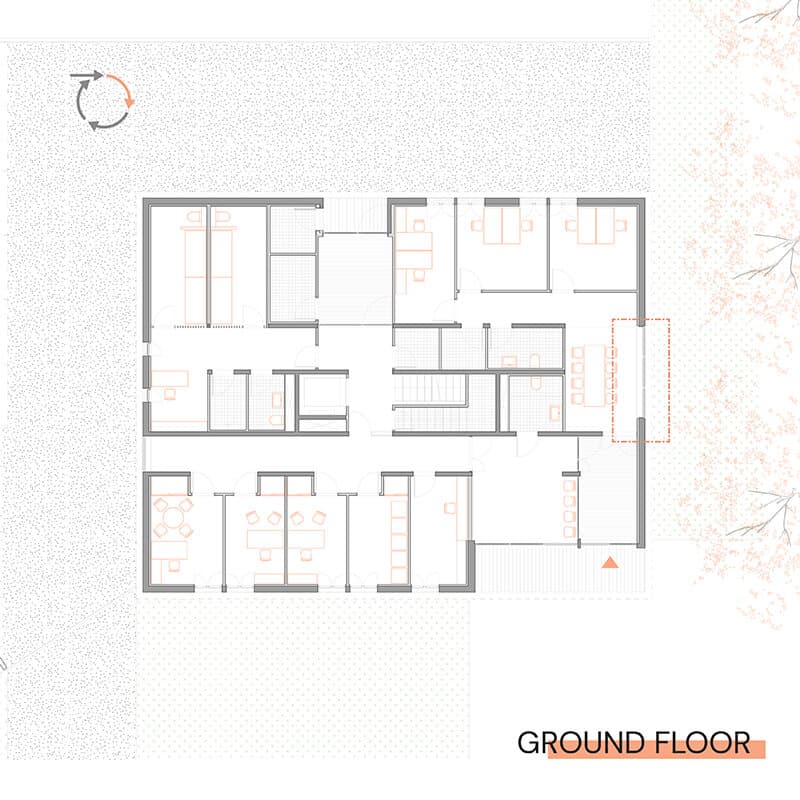

La distribución
Funcionalmente, el edificio concentra los espacios de atención al público y el área de servicios externos.

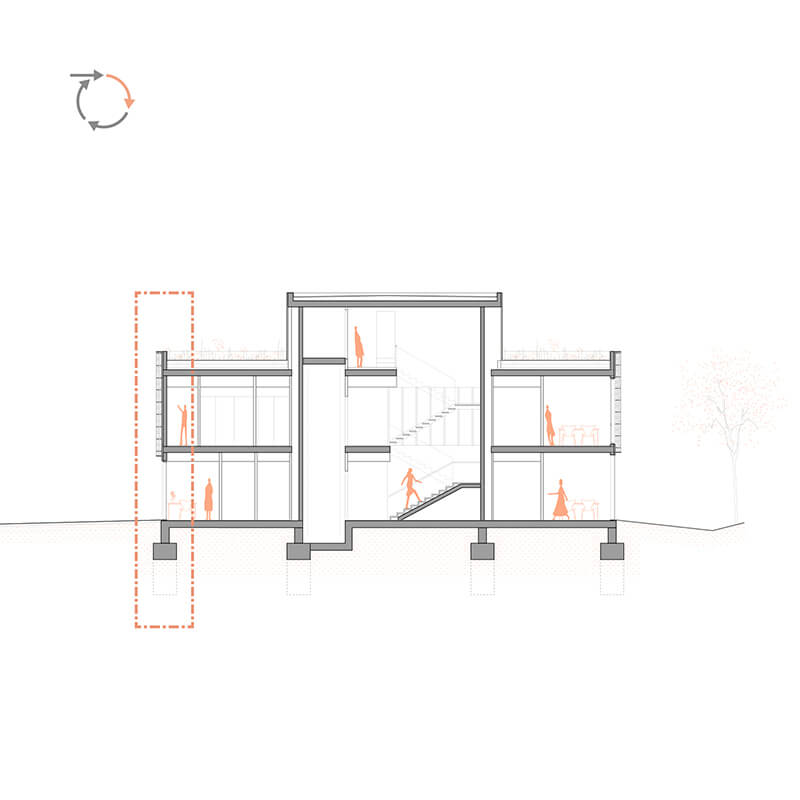

Las dos plantas de altura permiten solucionar las necesidades del programa y potenciar su presencia urbana como equipamiento de referencia dentro de la trama urbana del municipio.
El núcleo de comunicaciones central es el que organiza el programa, reduciendo las circulaciones y dando acceso a la cubierta verde.
Desarrollo de la obra
El edificio alcanza una alta eficiencia ambiental a base de estrategias de disminución de la demanda energética, de utilización de sistemas estructurales modulares, reciclables y reutilizables. Aplicando estos criterios se ha conseguido reducir hasta un 12% el presupuesto previsto según las bases del concurso.
La propuesta ha permitido, en obra, tener una limitada incidencia sobre el terreno, la posibilidad de construir el edificio en unos plazos de tiempo muy cortos, y desarrollar una gran parte del trabajo en taller con la consecuente reducción de riesgos laborales.
El nivel de precisión y, por tanto, de calidad de los procesos constructivos ha sido superior al que normalmente se obtienen con los sistemas convencionales.
Madera industrializada
La precisión y calidad de los procesos constructivos, es gracias al sistema industrializado con madera; este proceso constructivo supone una fabricación ordenada y organizada de los edificios y garantiza un control de calidad permanente y de máxima exigencia con una estructura de materiales naturales y saludables.
Asimismo, la planificación minuciosa de todas las operaciones y la aplicación de principios propios del taylorismo y de la fabricación en serie, permite obtener una disminución notable en los tiempos de producción.
En el caso de ARQUIMA, el proceso de fabricación se realiza completamente en fábrica y los módulos se transportan en camiones hasta el solar. La envolvente llega a la obra totalmente finalizada y cerrada, carpinterías incluidas. El sistema consiste en ensamblar el mayor número de partes del edificio en fábrica, reduciendo las operaciones en obra a las propias del montaje.
Cimientos y solera
Las características del terreno demandaron una cimentación semiprofunda.
Para la solera de hormigón de 15 cm, se utiliza un hormigón de retracción moderada.
El hecho de construir con un sistema más ligero que uno convencional implica un ahorro directo en movimientos de tierra y cubicaje de cimentaciones.
La estructura. Un diseño industrializado
El diseño se centra en un modelo altamente industrializado que permite un bajo consumo energético.
Destaca el uso de aislamiento térmico de hasta 36 cm en cubierta, frente a los 8 cm habituales en soluciones convencionales, lo que contribuye a una reducción estimada del 57% en el consumo energético respecto a los estándares normativos.

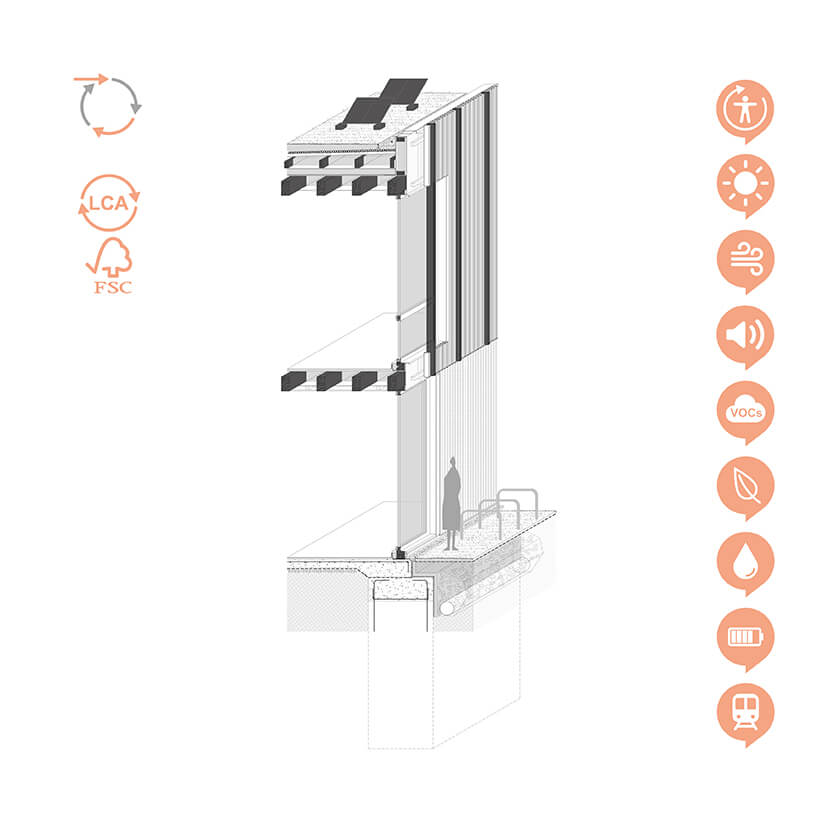

La estructura vertical de fachada está formada por muros de carga de entramado ligero de madera, con montantes y travesaños de abeto de sección 60 x 140 mm cada 600 mm, y paneles OSB/3 clase E0 de 9 mm en ambas caras. Su transmitancia térmica es de U=0,22 W/(m²K).
La estructura horizontal está formada por forjados unidireccionales, también de entramado, de sección 100 x 240 mm cada 600 mm, con panel OSB/3 clase E0 de 9 mm en la cara inferior y panel OSB3 de 18 mm en la cara superior. La transmitancia térmica de la cubierta es de U=0,11 W/(m²K).
Para el revestimiento exterior se han previsto tres tipos principales de acabado diferenciados:
ENV 01 – Fachada ventilada ligera formada por un revestimiento exterior de chapa metálica perforada, fijada sobre subestructura fijada sobre muro estructural.

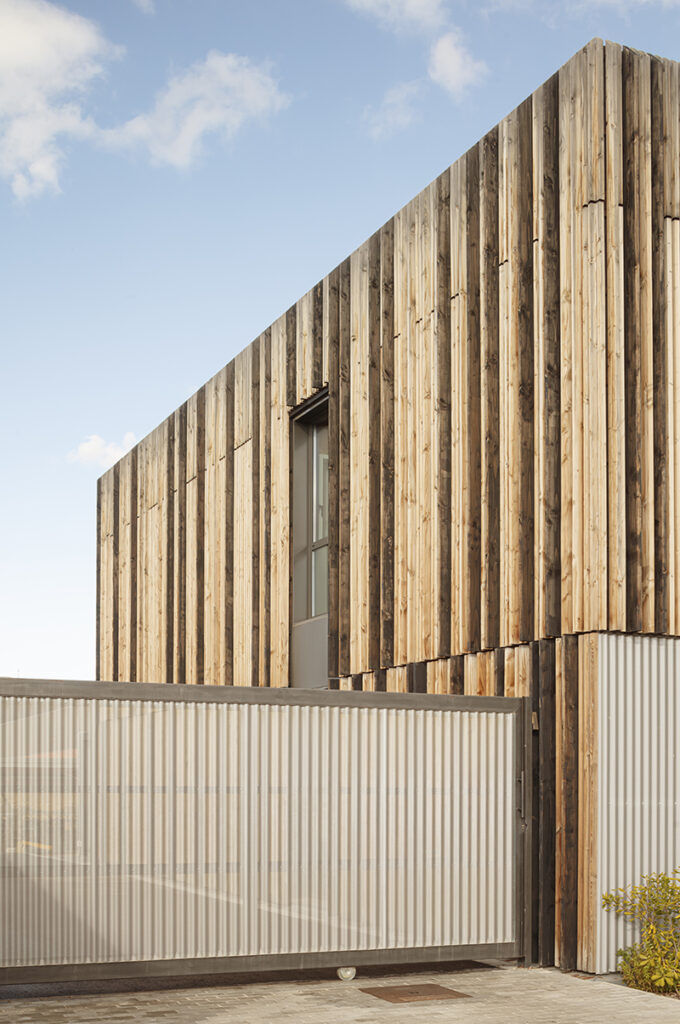

ENV 02 – Fachada ventilada ligera formada por un revestimiento exterior de lamas de madera tipo alerce natural sin albura, de 20 mm de espesor y secciones variables, sobre rastrel de pino.
CUB 01 – Cubierta extensiva de bajo mantenimiento, transitable y drenante. Plantación del género Sedum, cuenta con una gran diversidad de especies adaptables a las condiciones climáticas del entorno, con una densidad de plantación de 16 uds/m2, una capa de tierra de 10 cm de espesor, lámina drenante antirraíces y un aislamiento térmico mineral extra de 100 mm de espesor sobre lámina geotextil.
Muros interiores y acabados
La disposición del núcleo central y las aberturas de fachada permite una distribución flexible que posibilita futuros cambios en la distribución. Las particiones interiores del edificio se plantean con tabiques de construcción seca igual que la estructura de la fachada con láminas especiales de aislamiento acústico de alta densidad, aislamiento y paneles de cartón-yeso.
Los acabados de los paramentos se eligen atendiendo a las solicitudes del programa. En pavimentos se coloca linóleum, material compuesto por aceite de linaza, resinas naturales, polvo de corcho, madera molida y pigmentos; en las zonas húmedas se revisten los paramentos con material cerámico. Los arrimaderos de las zonas de paso, para cubrir el tercio inferior de la pared, se resuelven con paneles OSB pintados con material de bajo contenido en VOC’s.
Carpinterías
Por necesidades del proyecto las ventanas se han instalado de aluminio.
Dado que el resto del edificio se ha construido con un sistema estructural basado en madera, un material de baja huella ambiental (además de sumidero de carbono), la mochila ambiental de esta carpintería queda amortiguado por el conjunto de decisiones constructivas sostenibles, sin comprometer el comportamiento energético ni la durabilidad del edificio.
Instalaciones eléctricas
Las instalaciones resuelven las demandas del programa atendiendo al pliego de condiciones del departamento de Policía Local, y los estándares de sostenibilidad (iluminación LED, detectores de presencia, doble descarga…) pero con una incidencia minimizada de los equipos de climatización debido a una cuidada estrategia de diseño pasivo.

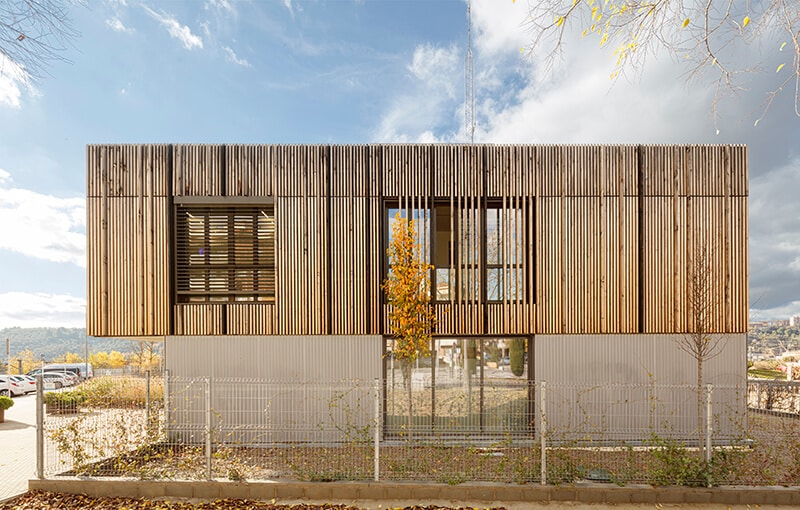

El edificio presenta una muy baja demanda energética, lo que permite reducir significativamente la dependencia de sistemas activos. La orientación del volumen, el control solar mediante protecciones solares plegables y orientables y una envolvente altamente aislada garantizan el confort térmico en invierno y verano con un consumo mínimo.
Gestión del agua
Se tiene en cuenta el ciclo de gestión del agua, uno de los recursos que más se malgastan en la construcción. La comisaría dispone de un sistema pasivo de recogida y aprovechamiento de aguas pluviales. Este sistema consiste en un sistema de almacenamiento del agua de lluvia en un depósito soterrado en planta baja para agua de riego y el agua de las cisternas en lavabos. Cuando llueve, el agua se infiltra en la cubierta ajardinada: una parte es retenida en el terreno, y la otra parte es conducida hasta el depósito. En total, se consigue una reducción del 100% en el consumo de agua para riego y un 53% de consumo total de agua del edificio.
Huella de Carbono y Economía circular
Pese a que los condicionantes normativos han sido especialmente exigentes al ser un edificio de importancia estratégica en caso de emergencia, uno de los objetivos principales del proyecto fue contribuir a replantear los equipamientos públicos, demostrando que aquellos construidos ex novo pueden construirse en madera como vía eficaz para reducir la huella de carbono.
La construcción con madera presenta ventajas innegables en términos de impacto ambiental y gestión sostenible de los recursos. Como material escalable a todo tipo de estructuras, no tiene rival. La huella de carbono de una envolvente de entramado ligero de madera (250 kg CO₂ eq/m²) es claramente menor en comparación con la del acero (700 kg CO₂ eq/m²) o la del hormigón armado (1000 kg CO₂ eq/m²).
Estos números son una fotografía de la urgencia en cambiar de patrón constructivo. Si se sigue fabricando mediante acero y hormigón, la huella de carbono del sector llegará al 60 % de las emisiones totales anuales de CO₂ del planeta.
Colaboración para innovar
Cuando se plantea encarar proyectos desde una perspectiva sostenible necesitamos la colaboración de ingenieros y especialistas que nos asesoren en cómo aplicar aquellas estrategias que permitan un mayor alcance en esos objetivos. Así, proyecto a proyecto, se va construyendo un corpus de conocimiento que cambia nuestra manera de operar “tradicional” y conseguimos rebajar la demanda energética progresivamente, la huella de carbono… e, incluso, entrar paulatinamente en circuitos de economía circular.
En este proyecto, la innovación más relevante ha sido comprobar cómo desde un municipio de tamaño relativamente pequeño se pueden plantear (y ejecutar) propuestas que cambien la manera como se plantean las edificaciones. En este caso, plantear un equipamiento policial como un edificio ligero de madera certificado LEED, el primero de España.
Un edificio que responde a todas las demandas, que puede ser reformado fácilmente, e incluso si las necesidades dotacionales lo requiriesen (por ejemplo, si Policía se relocalice en otro edificio y se necesite nueva vivienda pública) ser desmontado (y reciclado) con relativa facilidad.
La Trascendencia de un Proyecto Clave
El entramado ligero industrializado, una solución que aúna la construcción vernácula y materiales naturales con la técnica propia del siglo XXI. Supone un compromiso ético hacia la construcción del nuevo siglo. Vamos avanzando hacia un mundo más consciente del impacto que tenemos como especie y la construcción con madera se posiciona como un puente entre la eficiencia industrializada y la responsabilidad medioambiental.
Si el objetivo como profesionales es dejar un legado arquitectónico que respete a las personas y al planeta, debemos apostar por soluciones que demuestren que la técnica, la innovación y los materiales naturales pueden caminar de la mano. Este es el único camino mediante el cual podemos asumir nuestra responsabilidad. No hay atajos para lograr descarbonizar el sector, construir con materiales descarbonizados es la gran solución para el sector.
Perfil autores:
Adrià Calvo e Ivan Pérez son arquitectos, fundaron el estudio colaborativo Territorii24, junto con Bet Alabern, Álvaro Casanovas y Filena Di Tommaso.
Perfil del estudio:
Territori24 arquitectura y urbanismo, se fundó en 2005 en Barcelona. Estudio centrado en proyectos promovidos por valores de sosteniblidad ambiental, social y de economía circular.
Se enfocan en la creatividad en la economía de los recursos (naturales y financieros) con el objetivo de que la circularidad sea un valor transversal de todos los proyectos.
Configurando la red colaborativa más adecuada para cada proyecto, creando equipos multidisciplinares y especializados. Y centrados en la calidad, el ecodiseño y la accesibilidad como tendencias clave para definir su actividad. Abordan los proyectos implementando una metodología 360º.
